Name: Üstten Hava Çıkışlı Yoğunlaştırma Ünitesi (Copeland Kompresör Kullanarak) 8-40HP
Rating: 5 (99 reviews)

Üstten Hava Çıkışlı Yoğunlaştırma Ünitesi (Copeland Kompresör Kullanarak) 8-40HP

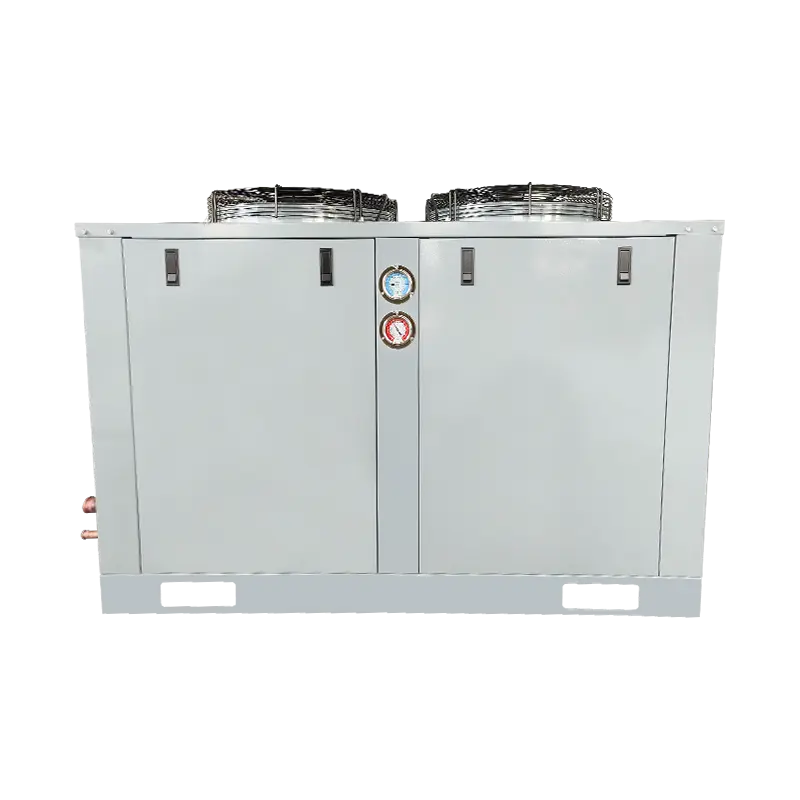

Güvenilir bir Copeland kaydırmalı kompresörle desteklenen Üstten Hava Çıkışlı Yoğunlaştırma Ünitesi (Copeland kompresörü kullanan) 8-40HP, çok çeşitli uygulamalarda olağanüstü soğutma performansı ve enerji verimliliği sağlayacak şekilde tasarlanmıştır. 8HP'den 40HP'ye kadar beygir gücü seçenekleriyle bu ünite özellikle soğuk hava depoları, gıda işleme tesisleri, süpermarketler ve lojistik merkezleri gibi orta ve büyük ölçekli soğutma projeleri için uygundur. Üstten hava çıkışı tasarımı, karmaşık ortamlarda bile güçlü dikey hava akışı, mükemmel ısı dağılımı ve daha esnek kurulum sağlar. Copeland'ın gelişmiş kaydırma teknolojisine sahip ünite, kararlı çalışma, daha düşük titreşim ve daha az gürültü sunarken, enerji verimliliğini önemli ölçüde artırır ve hizmet ömrünü uzatır. Çok yönlü sıcaklık aralıklarını destekler: soğutma ve taze tutma için -20~10°C, derin dondurma için -40~0°C ve ultra düşük sıcaklık uygulamaları için -40~-5°C. Dayanıklı yapı, kompakt düzen ve kolay erişilebilen tasarım, kurulumu ve bakımı basitleştirirken zorlu koşullar altında güvenilir uzun vadeli performans sağlar.

Ünite Modeliii		AOSZFA-4HP	AOSZFA-5HP	AOSZFA-6HP	AOSZFA-8HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-13HP	AOSZFA-15HP	AOSZFA-17HP
Yoğunlaştırılmış hava çıkış tipi		Yan hava çıkışı					Üst hava çıkışı
Buharlaşma Sıcaklığı/Soğutucu Akışkan		-40°C~0°C/R404A
Güç(V-Faz-Hz)		200~230/3/60 /380~420/3/60
Kompresör	Tür	Emerson Kaydırma kompresörü
	Kapasite(P)	4	5	6	8	10	8	10	13	15	17
	Model	ZF13KQE-TF7	ZF15KQE-TF7	ZF18KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF41KQE-TF7	ZF49KQE-TF7	ZF54KQE-TF7
Kondenser bıçağı ve motor parametreleri	Marka	Doğu					HaiLe
	Sayı	1	2	2	2	2	2	2	2	2	2
	Güç(W)	130	130	130	130	130	230	420W	420W	550W	550W
	Fan özellikleri	500×148	500×148	500×148	500×148	500×148	450	500	500	550	550
	Hava hacmi(m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	8600×2
Kondansatör bakırının özellikleri		İç dişli
Yoğuşma alanı(m²)		40	50	60	80	100	80	100	120	150	150
Kondenser bakır boru		φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25X21,65)
Rezervuar hacmi (L)		5	8	8	10	10	10	10	12	15	15
Küresel vanalar ve kaynaklı bakır borular için özellikler			12 19 Dişli bağlantı noktası		16 28 Kaynak bağlantı portu		16 28 Kaynak bağlantı portu		19 35 Kaynak bağlantı portu
Soğuk depolama için önerilen soğuk depolama hacmi 0~-18 C(m³) sıcaklık aralığı		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	150~300
Soğutma kapasitesi	Buharlaşma Sıcaklığı	Test koşulları: Dönüş havası sıcaklığı 20°C, alt soğutma derecesi OK; Yoğuşma sıcaklığı 40°C
	-40°C	2660	3380	4080	5050	6500	5050	6500	8290	9960	11350
	-30°C	4270	5300	6410	7910	10500	7910	10500	13100	15700	17900
	-20°C	6460	7930	9530	11950	15700	11950	15700	19400	23500	26800
	-10°C	9370	11550	13800	17450	22700	17450	22700	28000	/	/
	-5°C	11150	13750	16450	20800	27100	20800	27100	33400	/	/
	0°C	13100	16300	19550	/	/	/	/	/	/	/
Ürün boyutları: uzunluk × genişlik × yükseklik (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1444×894×1122
Ürün boyutları: uzunluk × genişlik × yükseklik (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1645×1015×1290
Ambalaj boyutları:uzunluk×genişlik×yükseklik(mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×855
Gürültü dB(A)		51	53	53	56	56	56	56	59	63	63
Net ağırlık (kg)		75	90	99	122	129	/	/	/	/	/
Brüt ağırlık (kg)		82	97	106	130	137	/	/	/	/	/
Kısma cihazı		Termal genleşme valfi (kullanıcı tarafından sağlanır)
Termal genleşme valfi modelini kullanmanızı öneririz		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Önerilen hava soğutucu modeli		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Not: Ünite kurulumunun soğutma etkisini sağlamak için, hava soğutucununkinden daha küçük olmayan özelliklere sahip bakır boruların kullanılması tavsiye edilir. Yoğuşma ünitesine bağlantı yapılırken değişken çaplı bakır borular kullanılabilir!

Ünite Modeliii		AOSZFIA-4HP	AOSZFIA-5HP	AOSZFIA-6HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-12HP	AOSZFIA-15HP	AOSZFIA-18HP
Yoğunlaştırılmış hava çıkış tipi		Yan hava çıkışı					Üst hava çıkışı
Buharlaşma Sıcaklığı/Soğutucu Akışkan		-40°C~-5℃/R404A
Güç(V-Faz-Hz)		380~420/3/50
Kompresör	Tür	Emerson Kaydırma kompresörü
	Kapasite(P)	4	5	6	8	10	8	10	12	15	18
	Model	ZFI20KQE-TFD	ZF¹23KQE-TFD	ZFI26KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI50KQE-TFD	ZFI59KQE-TFD	ZFI68KQE-TFD
Kondenser bıçağı ve motor parametreleri	Marka	Doğu					HaiLe
	Sayı	1	2	2	2	2	2	2	2	2	2
	Güç(W)	130	130	130	130	130	230	420W	420W	550W	780W
	Fan özellikleri	500×148	500×148	500×148	500X×148	500×148	450	500	500	550	600
	Hava hacmi(m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
Kondansatör bakırının özellikleri		İç dişli
Yoğuşma alanı(m²)		40	50	60	80	100	80	100	120	150	200
Kondenser bakır boru		φ9(25X×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Rezervuar hacmi (L)		5	8	8	10	10	10	10	12	15	20
Küresel vanalar ve kaynaklı bakır borular için özellikler			12 19 Dişli bağlantı noktası		16 28 Kaynak bağlantı portu		16 28 Kaynak bağlantı portu		19 35 Kaynak bağlantı portu		19 42 Kaynak bağlantı portu
Soğuk depolama için önerilen soğuk depolama hacmi temperature aralığı0~-18 C(m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	200~400
Soğutma kapasitesi	Buharlaşma Sıcaklığı	Test koşulları: Dönüş havası sıcaklığı 20°C, alt soğutma derecesi OK; Yoğuşma sıcaklığı 40°C
	-40°C	3270	4790	5120	6320	7250	6320	7250	8700	10600	12050
	-30°C	5010	6240	7360	9310	10700	9310	10700	12450	15150	17200
	-20°C	7270	8750	10450	13200	15100	13200	15100	17850	21800	24700
	-10°C	10200	12200	14600	17850	20500	17850	20500	24500	29800	/
	-5°C	11950	14250	17100	20500	23500	20500	23500	28100	34200	/
	0°C	13950	16500	19950	/	/	/	/	/	/	/
Ürün boyutları: uzunluk × genişlik × yükseklik (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Ürün boyutları: uzunluk × genişlik × yükseklik (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
Ambalaj boyutları:uzunluk×genişlik×yükseklik(mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
Gürültü dB(A)		51	53	53	56	56	56	56	59	63	65
Net ağırlık (kg)		75	90	99	122	129	/	/	/	/	/
Brüt ağırlık (kg)		82	97	106	130	137	/	/	/	/	/
Kısma cihazı		Termal genleşme valfi (kullanıcı tarafından sağlanır)
Termal genleşme valfi modelini kullanmanızı öneririz		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Önerilen hava soğutucu modeli		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Not: Ünite kurulumunun doğru etkisini sağlamak için, hava soğutucununkinden daha küçük olmayan özelliklere sahip bakır boruların kullanılması tavsiye edilir. Yoğuşma ünitesine bağlanırken değişken çaplı bakır borular kullanılabilir!
